Por que projeto de alteração ou reparo (NR-13) é obrigatório?
Um vaso de pressão apresenta uma deformação, uma trinca ou uma perda de espessura. A tentação é resolver na hora: chamar o soldador da manutenção, aplicar uma chapa, reforçar onde parece frágil e seguir a produção. Parece um ajuste interno, rápido e barato. Não é. Naquele momento, o equipamento deixou de ser o que o fabricante entregou, e ninguém registrou o quê, com qual material, por quem.
Alteração e reparo não são manutenção corriqueira. São intervenções que mexem na integridade estrutural do ativo e no seu histórico, e é por isso que existe o projeto de alteração ou reparo. Por isso a NR-13 não os trata como serviço de rotina: exige que sejam um projeto de engenharia, com o mesmo rigor de quem fabricou o equipamento. Este artigo mostra por que essa exigência existe, o que ela envolve, e o que acontece quando é ignorada.
O que é um projeto de alteração ou reparo
Antes de olhar o que a norma exige, vale fixar o que esse documento é, porque o nome sugere burocracia e o conteúdo é engenharia.
Alteração e reparo: o que a NR-13 realmente diz
A NR-13 separa os dois conceitos e define cada um com precisão:
Alteração: mudança nas condições de projeto ou nos parâmetros operacionais, com impactos na integridade estrutural do equipamento, ou que possam afetar a segurança dos trabalhadores e de terceiros.
Projeto de alteração: o projeto elaborado por ocasião de uma alteração que implique intervenção estrutural ou mudança de processo significativa.
Projeto de reparo: o projeto que estabelece os procedimentos de execução e controle de reparos que possam comprometer a segurança do equipamento.
Repare no fio comum: integridade estrutural e segurança. Não se trata de trocar uma junta ou apertar um flange. Trata-se de qualquer intervenção que altere a capacidade do equipamento de resistir às condições de operação. E para isso a norma é direta.
O mesmo rigor da fabricação, exigido por norma
Este é o ponto central, e ele está escrito. O item 13.3.7 da NR-13 determina que todos os reparos ou alterações devem respeitar os respectivos códigos de construção e as prescrições do fabricante no que se refere a:
O que o reparo precisa respeitar (NR-13 13.3.7) |
a) materiais compatíveis com o código de construção |
b) procedimentos de execução (a soldagem, qualificada) |
c) procedimentos de controle de qualidade (os ensaios) |
d) qualificação e certificação de pessoal (quem solda, quem inspeciona) |
Leia isso com atenção: o mesmo código que governou a fabricação, o ASME Seção VIII para a maioria dos vasos de pressão, continua governando o reparo. Um equipamento construído sob um código de engenharia não pode ser modificado por fora dele. O reforço soldado hoje precisa do mesmo material qualificado, do mesmo procedimento de soldagem controlado e do mesmo controle de qualidade que a fabricação exigiu. Não existe "versão simplificada" do rigor para quem já está com o equipamento em operação.
Por que não pode ser um ajuste interno
A norma fecha a porta para a improvisação em dois momentos. O item 13.3.7.3 determina que o projeto de alteração ou reparo deve ser concebido previamente sempre que as condições de projeto forem modificadas ou sempre que o reparo possa comprometer a segurança. E o item 13.3.7.4 define quem responde e o que o projeto precisa conter:
ser concebido ou aprovado por PLH, o profissional legalmente habilitado;
determinar os materiais, os procedimentos de execução, o controle de qualidade e a qualificação de pessoal;
ser divulgado aos empregados que trabalham com o equipamento.
Some a isso o item 13.3.7.5: toda intervenção que exija soldagem em partes que operam sob pressão deve ser objeto de exames ou testes de controle da qualidade, com parâmetros definidos pelo PLH. Traduzindo: a decisão não é do mantenedor, é do engenheiro responsável. O reparo não é executado no improviso, é executado contra um projeto. E a solda numa parte pressurizada não é aprovada no olho, é validada por ensaio. Um ajuste interno, feito sem projeto, sem responsável técnico e sem controle, simplesmente não atende à norma, e não protege ninguém.
A intervenção que ninguém registrou muda o histórico do ativo
Há um efeito menos visível e igualmente grave. Todo vaso de pressão tem um Registro de Segurança, exigido pelo item 13.5.1.7 da NR-13: um livro de páginas numeradas, ou sistema equivalente, onde se anotam todas as ocorrências importantes capazes de influir nas condições de segurança do equipamento. É a memória viva do ativo.
Uma alteração ou reparo bem-feito entra nesse registro: o que foi feito, com qual material, sob qual procedimento, por quem, validado por quais ensaios. Um ajuste interno improvisado não entra. E o problema não é burocrático. Quando o próximo inspetor abrir aquele equipamento, ele encontrará uma solda que não sabe de onde veio, um material que não pode confirmar, um reforço cujo cálculo não existe. O histórico do ativo, que sustenta cada decisão de continuar operando, foi corrompido. Um reparo silencioso não some; ele vira uma dúvida permanente sobre a integridade do equipamento.
Como é uma alteração feita certo: o caso dos anéis de reforço
Um exemplo concreto ajuda a ver a diferença. Um vaso de pressão cilíndrico horizontal de uma usina de açúcar, construído sob o ASME Seção VIII Divisão 1, operava sob uma condição que inclui pressão negativa (vácuo). Essa condição externa é um motor clássico de flambagem: o costado, sob vácuo, tende a colapsar para dentro. O equipamento precisava de reforço estrutural para resistir com segurança à sua própria operação.

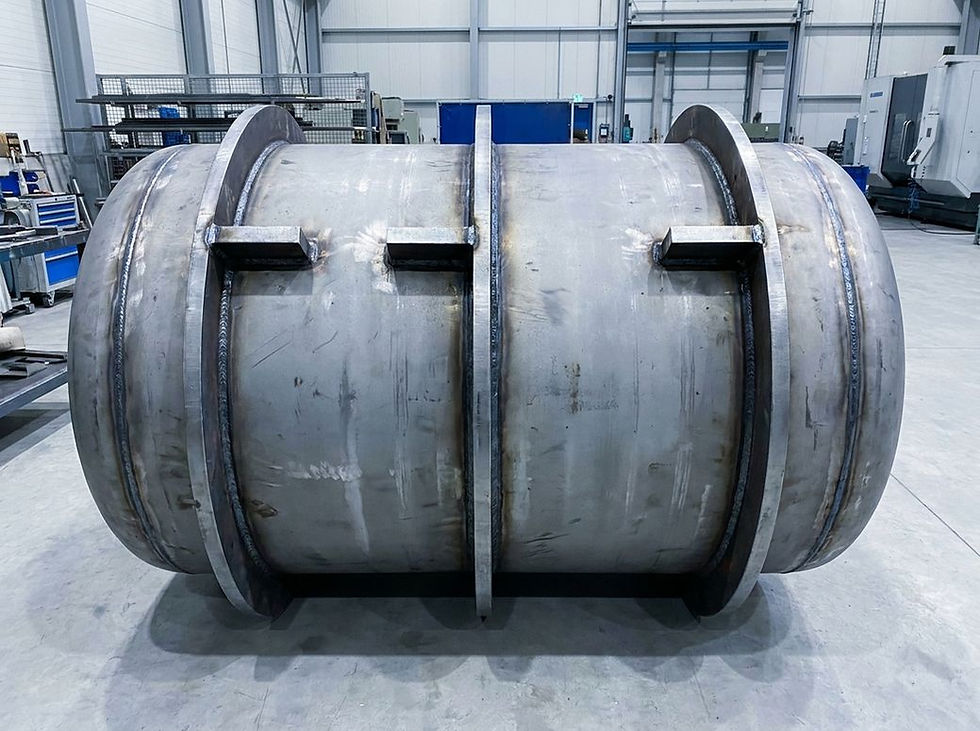

A solução não foi "soldar umas cantoneiras". Foi um projeto de alteração: três anéis de reforço em aço-carbono qualificado (SA-36), dimensionados para o código de construção do vaso, com posicionamento definido em desenho e mapeamento de soldas.
A execução seguiu um procedimento de soldagem qualificado (SMAW, eletrodo E7018), por soldadores qualificados, com o controle de qualidade definido: ensaio visual de solda e líquido penetrante.
Toda a documentação, a especificação e a qualificação do procedimento (EPS/RQPS), a qualificação dos soldadores (RQS) e o certificado da matéria-prima, foi exigida como condição de validação. E o projeto foi assinado por engenheiro responsável, com ART.
Compare os dois caminhos para o mesmo problema físico. Um resolve na hora e deixa uma incógnita soldada no equipamento. O outro devolve o vaso à operação com a integridade recuperada, calculada, documentada e rastreável. A diferença não é de preço; é de engenharia.
Quem pode fazer, e por que isso protege a vida residual do ativo
A pergunta prática é direta: quem pode conceber e executar uma alteração ou reparo? A resposta reúne o que a norma exige e o que a boa engenharia recomenda:
Empresa registrada no CREA, com responsabilidade técnica formal sobre o serviço.
Engenheiro responsável (PLH), que concebe ou aprova o projeto e emite a ART, o documento que dá força legal e responsabilidade ao trabalho.
Equipe qualificada: soldadores qualificados, procedimento de soldagem qualificado e inspetores certificados para os ensaios.
Procedimento correto: do preparo à validação, cada etapa definida antes da execução, não improvisada durante.
Esse conjunto não é excesso de formalidade. É o que permite que a vida residual do equipamento seja de fato aproveitada. Um ativo cuja integridade foi recuperada por um projeto rastreável pode operar com segurança por mais tempo, com base documentada para cada inspeção futura. Um ativo remendado no escuro perde exatamente isso: a confiança de que ainda é seguro. Cuidar da intervenção é cuidar do tempo que o equipamento ainda tem pela frente. É a mesma lógica de integridade que discutimos ao tratar dos vasos de pressão sob a NR-13.
Afinal, quando um reparo vira um projeto obrigatório?
Sempre que a intervenção mudar as condições de projeto do equipamento ou puder comprometer a sua segurança, o projeto é obrigatório, por norma. Na prática, isso alcança quase toda intervenção estrutural em vaso de pressão, caldeira, tubulação ou tanque: reforços, substituição de chapas ou componentes, alteração de bocais, mudança de condição operacional. A pergunta útil não é "preciso mesmo de um projeto?", e sim "a minha intervenção mexe na integridade do equipamento?". Se mexe, o projeto deixou de ser opcional.
Ainda tem dúvida sobre o que exige projeto no seu equipamento?
São as três perguntas que mais aparecem quando a intervenção já foi decidida e falta definir como ela será feita. As respostas seguem o critério da norma: o que a NR-13 exige e o que ela deixa para a engenharia de cada caso.
Qual a diferença entre alteração e reparo?
Alteração é a mudança nas condições de projeto ou nos parâmetros operacionais que impacta a integridade estrutural. Reparo é a intervenção para corrigir um dano que possa comprometer a segurança. Os dois exigem projeto quando afetam a integridade ou a segurança do equipamento; a NR-13 trata ambos com o mesmo rigor.
Quem pode fazer um reparo em vaso de pressão?
O projeto de reparo deve ser concebido ou aprovado por profissional legalmente habilitado (PLH), por empresa com responsabilidade técnica registrada no CREA, com emissão de ART. A execução exige procedimento de soldagem qualificado, soldadores qualificados e controle de qualidade por inspetores certificados. Não é serviço de manutenção comum.
Um reparo pequeno também precisa de projeto?
O critério não é o tamanho, é o efeito. Se a intervenção soldar em parte que opera sob pressão, mudar as condições de projeto ou puder comprometer a segurança, ela exige projeto e controle, por menor que pareça. Um reparo "pequeno" mal executado numa parte pressurizada pode ter consequências grandes.
