Entenda o que são Ensaios Não Destrutivos (END)

Procure por ensaios não destrutivos e você vai encontrar a mesma coisa em quase todo lugar: uma lista de siglas com uma definição de cada. LP, PM, US, EV. A lista está certa e não ajuda quase nada, porque ela responde a uma pergunta que ninguém faz na prática.

Quem decide não acorda querendo "fazer um líquido penetrante". Acorda com um problema: uma solda que precisa ser liberada, uma parede que pode ter afinado, um vazamento que ninguém acha, um equipamento que não pode parar. O que são Ensaios Não Destrutivos (END, na prática, é a decisão de qual método enxerga aquilo que você precisa ver sem tirar o ativo de operação.

Este artigo organiza os ensaios pelo que cada um revela, e não pela ordem alfabética das siglas. É a página de entrada de uma série: cada método vai ganhar o seu próprio texto, e este aqui é o mapa.

O que são Ensaios Não Destrutivos (END)?

A definição corrente diz que o ensaio não destrutivo avalia um material ou componente sem danificá-lo. Está correta, mas é fraca demais para decidir alguma coisa. A definição que serve para trabalhar é pela consequência.

Essa definição tem uma consequência prática que quase ninguém enuncia: o END é a única família de ensaios que você pode repetir. E poder repetir é o que transforma um dado isolado em tendência. Uma medição de espessura sozinha diz quanto restou hoje; a mesma medição, no mesmo ponto, três anos depois, diz a que velocidade o equipamento está se consumindo, e essa é a informação que sustenta uma decisão de parada.

A pergunta que organiza tudo: o que você precisa enxergar

Se o critério é o que se precisa ver, então a forma útil de organizar os métodos é por aquilo que cada um revela. Seis perguntas cobrem a quase totalidade das demandas que chegam.

A pergunta	O que o método precisa revelar	Onde isso é usado
Está trincado na superfície?	Descontinuidade aberta ou logo abaixo da superfície	Solda nova, solda reparada, região de concentração de tensão
Está trincado por dentro?	Descontinuidade interna, sem acesso visual	Volume de solda, material de base, componente forjado
Quanto de parede restou?	Espessura remanescente e sua evolução no tempo	Vaso, tubulação, tanque, caldeira
O material ainda é o que dizia ser?	Dureza e microestrutura, e se elas mudaram em serviço	Equipamento exposto a temperatura, reparo, dúvida de recebimento
Está vazando?	Perda de contenção, mesmo mínima	Fundo de tanque, junta soldada, sistema pressurizado
A geometria mudou?	Desvio de forma, alinhamento, deformação	Montagem, recebimento, avaliação pós-evento

Como ler a tabela: comece pela coluna da esquerda, não pela sigla. Na maioria das solicitações que chegam pedindo "um ensaio", a pergunta real está numa dessas seis linhas, e é ela que define o método, o acesso necessário e o preparo da superfície. Escolher pelo nome do ensaio antes de definir a pergunta é o caminho mais curto para pagar por um ensaio que não responde nada.

Trinca na superfície: o que o olho não alcança sozinho

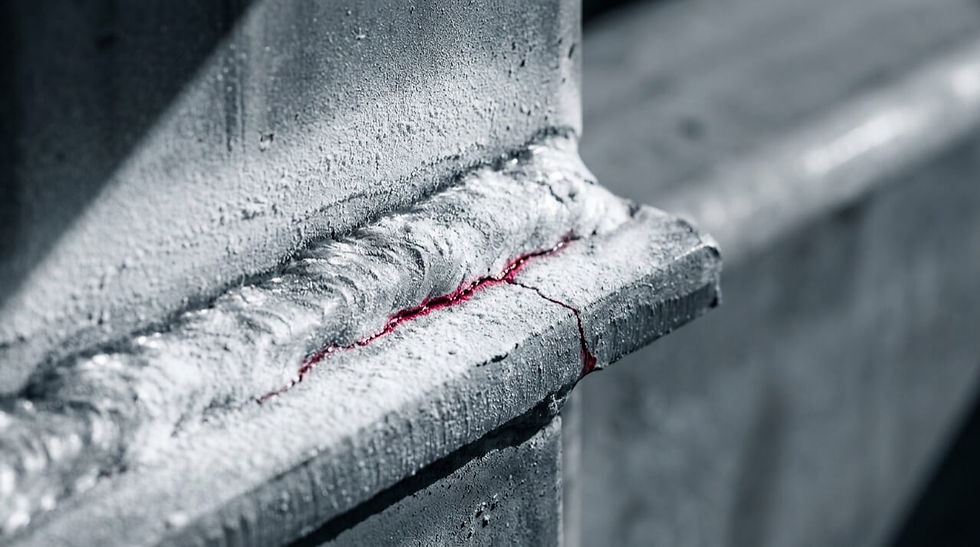

Descontinuidade aberta para a superfície é a mais comum e a mais subestimada. Ela costuma ser pequena demais para o olho e grande demais para ser ignorada, e é aí que entram os métodos de superfície.

O líquido penetrante usa um líquido que entra na descontinuidade por capilaridade e depois é revelado, tornando visível o que era invisível. Funciona em qualquer material não poroso, e é a escolha natural para aço inoxidável, alumínio e ligas não magnéticas. A partícula magnética resolve o mesmo problema em material ferromagnético, e vai um pouco além: detecta também o que está logo abaixo da superfície, porque o campo magnético se deforma antes de a trinca aflorar.

Antes dos dois, sempre, vem a inspeção visual. Ela é o ensaio mais barato, o mais rápido e o mais subestimado da lista: boa parte das descontinuidades que importam é detectável por um inspetor qualificado com iluminação adequada, e nenhum outro método dispensa a visual como etapa anterior.

A inspeção visual também é o método que mais se transformou com a tecnologia. Quando o ponto a examinar está dentro de um tubo, de um trocador ou de uma carcaça fechada, a boroscopia leva a imagem até onde o olho não entra. Quando está no alto de uma estrutura, numa chaminé ou num costado de tanque, a inspeção visual por drone chega sem andaime e sem parada. E quando a área é classificada, existe a inspeção visual em ambiente EX, feita com instrumentação apropriada ao risco de atmosfera explosiva, que é um contexto onde improvisar não é uma opção.

A inspeção visual em ambiente EX é realizada com instrumentação apropriada ao risco de atmosfera explosiva.

Trinca por dentro: quando a superfície não conta a história

Há descontinuidades que nunca chegam à superfície e que, mesmo assim, comprometem o componente. Para enxergá-las é preciso um método que atravesse o material.

A ultrassonografia faz isso com som de alta frequência: a onda percorre o material, reflete quando encontra uma interface e volta. O tempo dessa volta diz a que profundidade está a descontinuidade, e a intensidade diz algo sobre o tamanho dela. É o método que enxerga o volume da solda, e não apenas a casca.

Quanto de parede restou

Esta é a pergunta mais frequente em ativos que operam com pressão ou com fluido corrosivo, e é a que mais se beneficia da repetição.

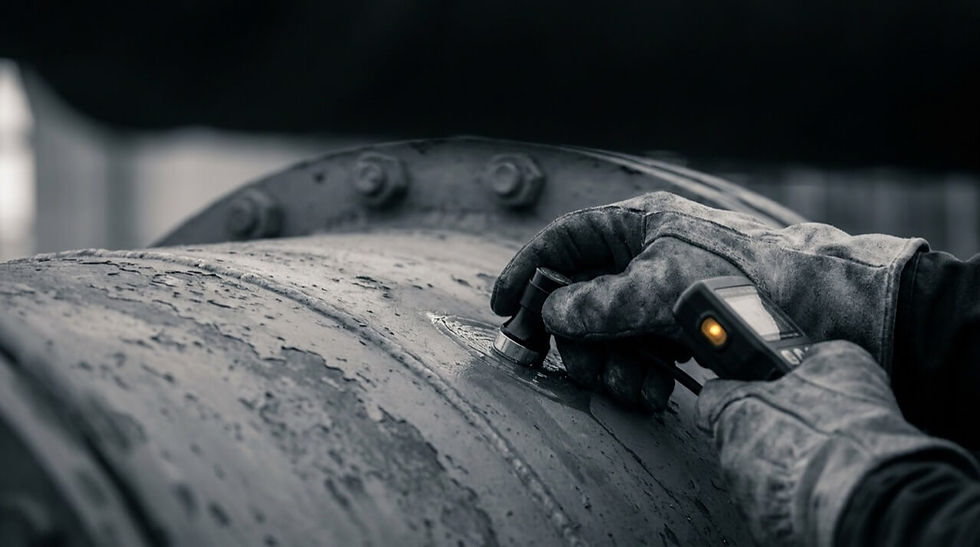

A medição de espessura usa o mesmo princípio do ultrassom, com outro objetivo: em vez de procurar uma descontinuidade, mede quanto de material ainda existe entre o fluido e o ambiente. Feita uma vez, ela diz se o equipamento está dentro da espessura mínima exigida para o equipamento. Feita em pontos fixos e repetida ao longo dos anos, ela dá a taxa de corrosão, e a taxa de corrosão é o que permite projetar quando o equipamento chega ao limite. É a diferença entre saber o estado e saber o prazo.

A medição de espessura revela quanto material ainda protege a integridade do equipamento.

Se o material ainda é o que dizia ser

Equipamento que opera em temperatura, componente que passou por reparo com solda, material que chegou sem certificado confiável: em todos esses casos a dúvida não é se há trinca, é se a propriedade do material continua sendo aquela que o projeto assumiu.

O ensaio de dureza responde a parte disso em campo, sem retirar amostra, e costuma ser o primeiro indício de que algo mudou: dureza fora da faixa esperada aponta tratamento térmico inadequado, região afetada pelo calor mal conduzida ou material diferente do especificado.

A réplica metalográfica vai mais fundo sem tirar nada do lugar: prepara-se uma pequena área da superfície e copia-se a microestrutura para um filme, que é analisado depois. É o método que enxerga fluência, grafitização e alteração de microestrutura em equipamento que não pode ser cortado. Note o que isso significa: é um exame de microestrutura feito sem consumir o componente, e por isso ele é END.

Se vaza

Perda de contenção tem um agravante próprio: ela costuma ser pequena no começo, e pequena o suficiente para não aparecer em nenhuma outra verificação. Por isso existem métodos dedicados a procurá-la.

O ensaio de estanqueidade por capilaridade aplica um meio que atravessa a descontinuidade passante e a revela do outro lado. O ensaio por caixa de vácuo resolve o caso em que só existe acesso por um lado, típico de fundo de tanque: cria-se vácuo sobre a região com solução formadora de bolhas, e o vazamento se denuncia.

Em outro patamar estão os testes que pressurizam o equipamento inteiro. O teste hidrostático e o teste pneumático não procuram uma descontinuidade específica: verificam se o conjunto suporta a pressão e mantém a contenção. São ensaios de comprovação, exigidos em momentos definidos da vida do equipamento, e têm risco próprio de execução, o que os coloca numa categoria à parte dentro do planejamento.

Se a geometria mudou

Nem todo problema é trinca ou perda de espessura. Muitos são de forma: desalinhamento em montagem, ovalização, empeno após um evento, desvio em relação ao desenho.

A inspeção dimensional cobre essa família. Ela é o ensaio que mais aparece em recebimento e em montagem, e o que mais evita discussão contratual, porque transforma uma percepção em um número comparável ao projeto, que é a mesma lógica por trás da digitalização do ativo por nuvem de pontos.

A fronteira: o que costuma ser chamado de END e não é

Aqui está a distinção que quase nenhum material do mercado faz, e que vale a leitura com atenção, porque ela muda a forma de contratar.

Existem exames que a Engetex realiza, que aparecem no mesmo pacote comercial de END, e que tecnicamente não são ensaios não destrutivos. A caracterização mecânica, a caracterização metalográfica e a caracterização química por espectroscopia de amostra metálica exigem que uma amostra seja retirada e consumida no laboratório. São ensaios de laboratório sobre corpo de prova, extremamente úteis, e o componente de onde a amostra saiu não volta ao estado anterior.

No mesmo pacote comercial também vivem a especificação de procedimento de soldagem com o seu registro de qualificação, a qualificação de soldadores e a instrução de execução e inspeção de soldagem. Essas três não são ensaios: são documentos de qualificação, que definem como soldar e quem está apto a soldar. Elas antecedem o ensaio e determinam o que será cobrado dele. Aparecem juntas porque o cliente que precisa de uma costuma precisar das outras, e não porque sejam a mesma natureza de serviço.

Como o ensaio chega até a sua planta

Definido o método, resta a forma de contratação, e ela costuma ser decidida por quanto o problema já está mapeado.

Quando o ensaio faz parte de um plano de inspeção do ativo, ele não é um serviço avulso: entra numa sequência, com pontos definidos, periodicidade e histórico acumulado. É esse arranjo que produz taxa de corrosão, tendência e previsão de fim de vida, e é ele que sustenta a documentação de integridade do equipamento.

Quando a necessidade é pontual, existe o caminho mais direto: a diária de inspetor de END em campo. A equipe vai até a planta, executa o ensaio e emite o relatório, sem que o cliente precise montar um programa inteiro para resolver uma dúvida específica. Treze dos ensaios que a Engetex executa têm essa modalidade, incluindo ultrassonografia, medição de espessura, líquido penetrante, partículas magnéticas, dureza, boroscopia, réplica metalográfica, as inspeções visuais e os ensaios de estanqueidade.

Os dois caminhos não competem. O primeiro serve a quem já sabe o que precisa acompanhar; o segundo, a quem precisa de uma resposta antes de decidir se vale montar o acompanhamento. Nos dois casos o ensaio só cumpre o papel se o resultado for registrado de um jeito que sustente decisão depois, que é onde conformidade e confiabilidade deixam de ser sinônimos.

Ainda ficou dúvida sobre qual ensaio se aplica ao seu caso?

Estas são as perguntas que mais aparecem quando a conversa sai da teoria e vai para a requisição de serviço.

O que significa END?

END é a sigla de ensaio não destrutivo: o exame em que o componente avaliado volta a operar depois, sem perda de função nem de vida útil. É esse critério, e não a técnica empregada, que define se um ensaio pertence à família.

Qual a diferença entre líquido penetrante e partículas magnéticas?

Os dois procuram descontinuidade na superfície. O líquido penetrante funciona em qualquer material não poroso, inclusive inoxidável e alumínio, e detecta apenas o que está aberto para a superfície. A partícula magnética só funciona em material ferromagnético, e em compensação detecta também a descontinuidade que está logo abaixo da superfície, antes de aflorar.

Medição de espessura e ultrassonografia são a mesma coisa?

Usam o mesmo princípio físico, com objetivos diferentes. A ultrassonografia procura descontinuidade dentro do material. A medição de espessura mede quanto de parede restou. Na prática são serviços distintos, com preparação, pontos de medição e relatórios diferentes.

Preciso parar o equipamento para fazer um END?

Depende do método e do ponto a examinar. Boa parte dos ensaios de superfície e a medição de espessura são feitos com o equipamento em operação. Já os testes que pressurizam o conjunto, como o hidrostático e o pneumático, exigem condição específica e parada programada. É uma das primeiras coisas a definir na requisição.
