IBR, INI e SPIE na NR-13: como a norma permite estender o prazo de inspeção
Quem administra um parque de equipamentos enquadrados conhece a conta: cada inspeção interna significa parada, abertura, limpeza e indisponibilidade. Por isso a pergunta sobre SPIE na NR-13 costuma chegar pelo lado errado, como quem procura uma permissão para inspecionar menos.
A norma realmente permite intervalos maiores, e em alguns casos muito maiores. Só que ela não entrega isso como concessão. Ela propõe uma troca, e o que se entrega em contrapartida é substancial. Entender essa troca é o que separa um projeto que se paga de um que só produz frustração e custo.
O que está em jogo: a troca de garantia
Antes dos caminhos e dos números, convém nomear o princípio que organiza todos eles, porque sem ele a leitura fica invertida desde o começo.
O prazo fixo da tabela é uma garantia por calendário. Ele não pergunta como o equipamento é operado, nem que dados existem sobre ele: manda inspecionar a cada tantos anos e pronto. É uma garantia rústica, e funciona justamente por não depender de nada.
Os caminhos de ampliação substituem essa garantia por outra: a estrutura. Pessoal dedicado, procedimentos escritos, arquivo técnico atualizado, metodologia documentada, certificação auditada. O intervalo maior é consequência de um sistema mais robusto, não uma permissão concedida a quem pede.
O SPIE e os oito requisitos do Anexo II
O Serviço Próprio de Inspeção de Equipamentos é a porta de entrada de quase tudo o que vem depois, e é também o requisito mais exigente. Ele não é um documento nem um cadastro: é um setor da própria empresa, certificado por organismo acreditado pelo INMETRO e verificado por auditorias programadas.
Alínea | Requisito | O que significa na prática |
a | Pessoal PRÓPRIO da empresa, com dedicação exclusiva | Exclusiva a atividades de inspeção, avaliação de integridade e vida remanescente, com formação, qualificação e treinamento compatíveis. É o requisito mais caro e o que mais reprova: equipe que acumula inspeção com manutenção não atende. |
b | Ensaios não destrutivos com mão de obra certificada | Certificada segundo regulamentação vigente. Serviços eventuais contratados seguem critérios semelhantes aos da mão de obra própria. |
c | Um responsável pelo gerenciamento, formalmente designado | Designação formal para a função, não acúmulo informal. |
d | Ao menos um profissional legalmente habilitado | O PLH é condição de existência do serviço, não item opcional. |
e | Arquivo técnico atualizado e mecanismo de distribuição | Condições para manter o arquivo necessário ao atendimento da NR-13 e para distribuir informação quando requerida. Na prática, é gestão documental de verdade. |
f | Procedimentos escritos para as principais atividades | Escritos, não praticados de memória. É o que permite auditar o serviço. |
g | Aparelhagem condizente com as atividades propostas | O escopo declarado tem de ter instrumento correspondente. |
h | Cumprimento mínimo da programação de inspeção | Requisito de desempenho: não basta ter a estrutura, é preciso executar o programa. |
Anexo II da NR-13. A certificação e a sua manutenção estão sujeitas a regulamento específico do INMETRO. | ||
A alínea "a" costuma ser a que decide a viabilidade do projeto inteiro. Pessoal próprio, com dedicação exclusiva a inspeção, avaliação de integridade e vida remanescente. Equipe que acumula inspeção com manutenção não atende, e essa é a realidade da maioria das plantas de porte médio.
O que o SPIE destrava, em números
Com a estrutura certificada, os intervalos mudam de patamar. Vale ver quanto, porque é essa diferença que sustenta ou derruba a conta do investimento.
Nos vasos de pressão, a Tabela 2 praticamente dobra. Um vaso de categoria I sai de 3 para 6 anos de exame interno; um de categoria III, de 6 para 10; um de categoria V passa de 10 anos para intervalo definido pelo programa de inspeção, sem valor fixado na norma.
Nas caldeiras, o item 13.4.4.5 permite estender para 24 meses as de recuperação de álcalis e as de categoria B, e para 30 meses as de categoria A. E há um patamar acima: categoria A com Sistema Instrumentado de Segurança pode chegar a 48 meses, nas condições do Anexo IV.
O Anexo IV, aliás, é um bom retrato do preço dessa faixa. Além do SPIE certificado, ele exige plano e programa aprovados por PLH, sistema instrumentado de segurança atestado por responsável técnico e baseado em estudo de confiabilidade, controle da deterioração dos materiais, análise periódica da qualidade da água, teste das válvulas de segurança a cada doze meses, acompanhamento dos parâmetros operacionais, parecer técnico de PLH fundamentando a decisão e registro formal do cumprimento de tudo isso.
A inspeção baseada em risco, e o achado sobre a categoria I
Acima do SPIE existe mais um degrau, e é nele que a norma vai mais longe do que a maioria das pessoas imagina.
O item 13.5.4.5.1 permite que estabelecimentos com SPIE certificado ampliem os prazos da Tabela 2 quando implementam metodologia documentada de inspeção baseada em risco, a IBR, com uma ressalva: "observado o limite máximo de 10 anos para o exame interno de vasos categoria I". A redação levanta a dúvida sobre as demais categorias, e o Ministério do Trabalho e Emprego respondeu por escrito.
Antes que isso seja lido como ausência de controle, vale o item seguinte. O 13.5.4.5.2 exige que a metodologia de IBR seja integrada ao Programa de Gerenciamento de Riscos, nos termos da NR-01, com definição dos critérios, das normas de referência e dos responsáveis pela implementação e aprovação. Não é o intervalo que fica solto: é a régua que deixa de ser o calendário e passa a ser o risco calculado, documentado e integrado à gestão da empresa.

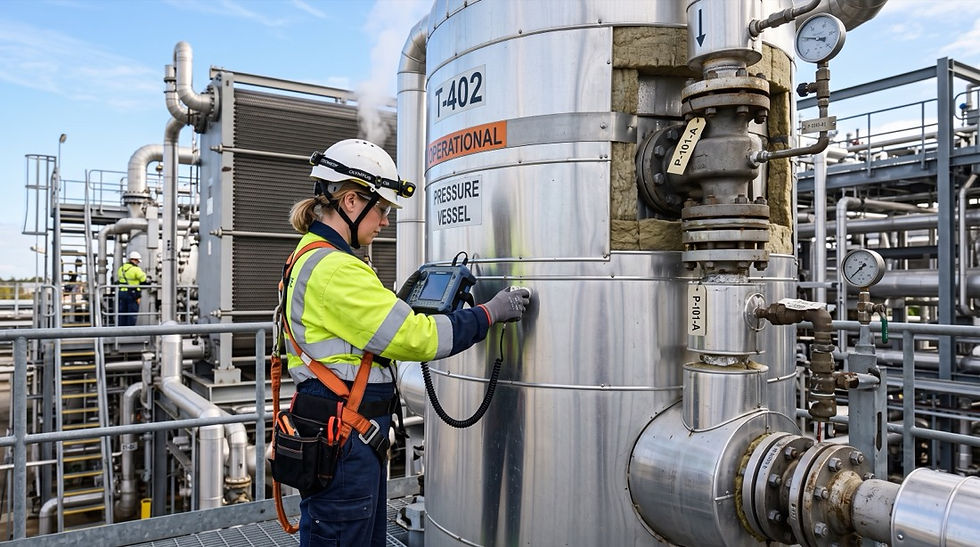

A inspeção não intrusiva: metade do prazo, seis condições
Há ainda um caminho intermediário, útil para quem não pretende reformular o programa inteiro mas precisa evitar a abertura de um equipamento específico.
O item 13.5.4.5.3 permite postergar a inspeção periódica interna pela metade do prazo fixado na Tabela 2, mediante o atendimento de seis requisitos cumulativos: SPIE certificado; avaliação de risco aprovada por PLH, assegurada a participação dos responsáveis pela operação; definição dos parâmetros operacionais e dos instrumentos de controle essenciais ao monitoramento; metodologia documentada de Inspeção Não Intrusiva conforme a ABNT NBR 16455; relatório com a data improrrogável da próxima inspeção interna; e anuência do empregador.
Duas palavras merecem atenção nessa lista. Cumulativos: não é um cardápio, é um conjunto, e faltando um o caminho não se aplica. E improrrogável: a norma escolheu esse adjetivo de propósito. A data que fecha a postergação não admite a mesma flexibilidade que a autorizou.
Para tubulações existe um caminho mais simples e menos conhecido: o item 13.6.2.2.1 permite duplicar os prazos, a critério do PLH, desde que fundamentado tecnicamente, observado o limite de dez anos. É o único dos caminhos que não exige SPIE.
Vale a pena? A pergunta honesta
Chegando até aqui, a conversa deixa de ser sobre norma e passa a ser sobre investimento, e é onde a maioria dos materiais sobre o tema para de ser útil.
O custo do SPIE é estrutural e recorrente: uma equipe própria dedicada, procedimentos, arquivo técnico, aparelhagem e auditoria periódica. O benefício é proporcional ao número de equipamentos e ao custo de cada parada evitada. A conta fecha bem em parques grandes, com muitos equipamentos e paradas caras. Em operações com poucos equipamentos, quase nunca fecha, e insistir nisso produz uma estrutura cara para evitar inspeções baratas.
Há um caminho intermediário que costuma ser ignorado: começar pela qualidade do dado. Histórico organizado, medições de espessura consistentes, taxa de deterioração calculada e parâmetros operacionais acompanhados são pré-requisito de todos os caminhos acima, e sozinhos já melhoram a defesa de qualquer intervalo. Quem não tem isso não está pronto para IBR, e quem tem talvez descubra que já resolve o problema sem certificar nada.
Você ainda tem dúvida sobre como estender o seu prazo?
Três perguntas concentram quase toda a confusão sobre os caminhos de ampliação.
O que é SPIE na NR-13?
SPIE é o Serviço Próprio de Inspeção de Equipamentos: um setor da própria empresa, certificado por organismo de certificação de produto acreditado pelo INMETRO, com pessoal próprio de dedicação exclusiva a inspeção e avaliação de integridade. A certificação é voluntária, e é ela que destrava os prazos ampliados da Tabela 2 e dos Anexos II e IV.
Como aumentar o prazo de inspeção na NR-13?
Existem quatro caminhos previstos, todos condicionados. Certificar o SPIE, que praticamente dobra os prazos da Tabela 2. Implementar inspeção baseada em risco documentada, integrada ao PGR. Adotar inspeção não intrusiva conforme a ABNT NBR 16455, que posterga a inspeção interna pela metade do prazo. E, para tubulações, duplicar o prazo mediante fundamentação técnica do profissional legalmente habilitado, observado o limite de dez anos.
A inspeção baseada em risco tem limite de prazo?
Apenas para vasos de categoria I, cujo exame interno fica limitado a dez anos. O Ministério do Trabalho e Emprego confirmou por escrito que esse limite se restringe a essa categoria. Para as demais, sob SPIE certificado e metodologia documentada, a norma não fixa intervalo máximo.
O prazo maior é consequência, não ponto de partida
Os caminhos que a NR-13 oferece para ampliar intervalos de inspeção têm uma lógica comum: quanto menos a empresa depende do calendário como garantia, mais precisa demonstrar que conhece e controla o comportamento dos seus equipamentos.
É por isso que SPIE, inspeção baseada em risco e inspeção não intrusiva não funcionam como atalhos para reduzir paradas. Todos exigem estrutura, histórico, procedimentos, responsabilidade técnica e dados suficientes para sustentar uma decisão diferente daquela prevista na tabela padrão.
A pergunta, portanto, não deveria começar em “quantos anos conseguimos ganhar?”. Ela deveria começar em outra: “temos estrutura e informação suficientes para justificar tecnicamente um intervalo maior?”
Em parques grandes, com muitas inspeções e paradas de alto custo, construir essa estrutura pode devolver muito mais do que consome. Em operações menores, talvez a melhor decisão seja permanecer nos intervalos convencionais e investir primeiro na qualidade dos dados, dos históricos e da gestão de integridade.
No fim, o SPIE na NR-13 não compra prazo: ele substitui uma garantia baseada em calendário por outra, baseada em engenharia, controle e evidência. E é essa troca que precisa fazer sentido antes de qualquer projeto começar.
