A pressão está entre as grandezas mais importantes para o controle e a segurança de processos industriais. Mas como funciona o manômetro e como ele transforma uma grandeza física em uma indicação que pode ser utilizada na operação?
Por trás de uma leitura aparentemente simples, existe um princípio de medição, um elemento sensível, um mecanismo de indicação e uma série de critérios que determinam a confiabilidade do instrumento.
Entender esse funcionamento também ajuda a compreender por que existem diferentes tipos de manômetros e por que a escolha do instrumento precisa considerar as características específicas de cada aplicação. Afinal, não basta medir: é preciso garantir que a informação obtida seja adequada ao processo.
Quer saber como um instrumento consegue enxergar uma força que está trancada dentro de um equipamento fechado? Continue a leitura até o final!
Nenhum instrumento mede a grandeza, todo instrumento mede um efeito
Existe um princípio fundamental da instrumentação industrial que costuma passar despercebido: nenhum instrumento mede diretamente uma grandeza física. Todo instrumento mede um efeito produzido por essa grandeza.
Um termômetro, por exemplo, não mede temperatura: mede a dilatação de um líquido ou a variação de uma resistência. Uma balança não mede massa: mede a força que ela exerce sobre uma mola ou uma célula de carga.
Com o manômetro não é diferente. Ele não enxerga a pressão. Ele detecta a deformação mecânica que a pressão provoca sobre um elemento elástico, projetado para responder de maneira previsível e repetitiva às solicitações do processo. O ponteiro que você lê é o resultado final de uma cadeia de conversões:
O manômetro mede pressão ou mede deformação?
Ele mede deformação. A pressão gera uma força sobre um elemento elástico; essa força produz uma deformação minúscula, mas previsível; a deformação vira movimento; o movimento vira indicação no mostrador.
O ponteiro nunca toca a pressão: ele reporta o efeito dela sobre uma peça metálica calculada para isso.
Do vapor ao tubo Bourdon
A história ajuda a entender por que o instrumento é como é. Durante a Revolução Industrial, o uso crescente de caldeiras e sistemas pressurizados exigiu métodos cada vez mais confiáveis para monitorar a energia armazenada nos equipamentos. Ler a pressão deixou de ser conveniência e passou a ser condição de segurança.
Foi nesse contexto que Eugène Bourdon, engenheiro francês, patenteou em 1849 o tubo Bourdon: um elemento sensor baseado na deformação elástica de um tubo metálico curvado.
A simplicidade construtiva, a robustez mecânica e a alta confiabilidade do princípio fizeram com que ele permanecesse, mais de 170 anos depois, o elemento sensor mais utilizado na indústria mundial. A evolução dos manômetros acompanha a própria evolução da engenharia de processos e da segurança industrial.
Como um manômetro realmente funciona
Quando um fluido pressurizado entra no interior do elemento sensor, exerce uma força sobre as paredes internas. Essa força provoca uma deformação elástica muito pequena, da ordem de décimos de milímetro. Sozinha, ela seria imperceptível.
A engenharia do instrumento está justamente em amplificar esse movimento. Um mecanismo composto por alavanca, setor dentado, pinhão e eixo do ponteiro transforma deslocamentos minúsculos em rotações amplas, facilmente lidas pelo operador.
E todo esse processo acontece sem eletrônica, sem alimentação elétrica e sem processamento digital: é engenharia mecânica pura, refinada ao longo de mais de um século.
O elemento sensor não mede pressão: ele responde mecanicamente a ela
A confiabilidade da leitura depende de o material se deformar de forma elástica, previsível e repetitiva, e voltar exatamente ao ponto de partida quando a pressão cai. Se a deformação deixa de ser previsível (por fadiga, corrosão ou sobrepressão), a informação deixa de ser confiável, ainda que o ponteiro continue se movendo.
O tubo Bourdon: a solução que dominou a indústria

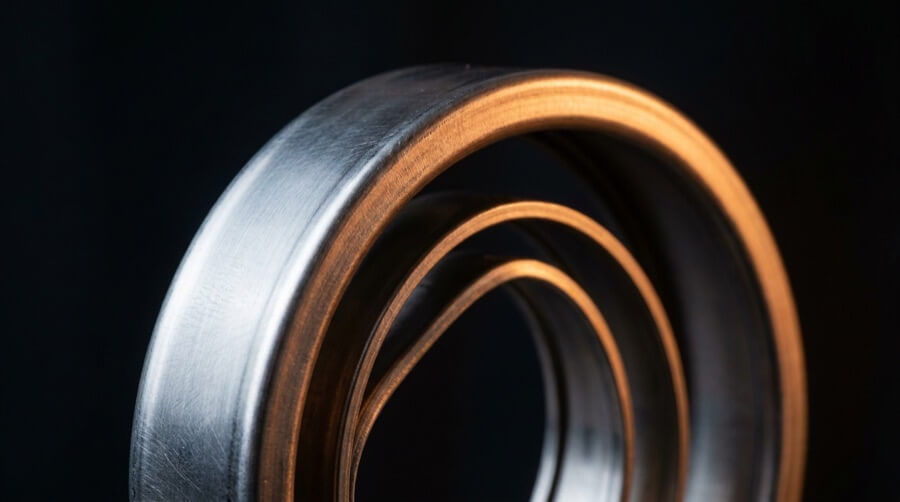

O tubo Bourdon tem seção transversal oval e formato curvo. Quando submetido à pressão interna, tende naturalmente a assumir uma geometria mais retilínea. Essa tendência gera um deslocamento na sua extremidade livre, e é esse deslocamento que é transmitido ao mecanismo indicador.
Por trás dessa aparente simplicidade há decisões de engenharia sobre geometria do tubo, materiais empregados, comportamento elástico, estabilidade dimensional e limites de operação.
O Bourdon domina as aplicações de médias e altas pressões porque combina robustez, baixo custo, facilidade de manutenção e ampla disponibilidade comercial.
Por que o tubo Bourdon continua sendo usado há mais de 170 anos?
Porque é difícil superar a relação entre simplicidade mecânica, robustez, estabilidade e custo. Sem componentes eletrônicos para falhar, tolerante a ambientes agressivos e barato de produzir e manter, ele entrega uma confiabilidade que muitas tecnologias mais modernas só alcançam a um custo bem maior. Evoluir, aqui, foi refinar, não substituir.
Quando o Bourdon encontra seus limites: o diafragma
Nem todo processo pode ser monitorado adequadamente por um tubo Bourdon. Pressões muito baixas, fluidos altamente viscosos, produtos que cristalizam, meios corrosivos e processos sanitários exigem outra tecnologia. É aí que entra o manômetro de diafragma.
Ao usar uma membrana metálica de grande área efetiva, o instrumento produz deslocamentos significativamente maiores para pequenas variações de pressão.
A física por trás disso é direta:
Para uma mesma pressão P, aumentar a área sensível A aumenta a força F disponível para mover o mecanismo. É por isso que o diafragma é mais sensível e consegue medir pressões que o Bourdon nem registraria.
Entre as vantagens: elevada sensibilidade, medição de baixas pressões, boa resistência à sobrepressão, facilidade de isolar o fluido do mecanismo e compatibilidade com fluidos agressivos.
Por que um diafragma mede pressões menores?
Porque a força que move o mecanismo é o produto da pressão pela área (F = P x A). Ampliando a área da membrana, uma pressão pequena passa a gerar uma força suficiente para produzir movimento mensurável.
O diafragma troca alcance de pressão por sensibilidade: ideal justamente onde o Bourdon seria insensível demais.
Bourdon ou diafragma? Depende do processo
Não existe elemento sensor melhor em absoluto. Existe o mais adequado a cada aplicação. O quadro abaixo resume as diferenças que mais pesam na decisão.
Critério | Tubo Bourdon | Diafragma |
Faixa de pressão | Médias e altas pressões | Baixas pressões |
Sensibilidade | Moderada | Elevada (área efetiva maior) |
Resistência à sobrepressão | Boa | Muito boa (com batente) |
Fluidos viscosos / cristalizantes | Limitado (pode obstruir) | Indicado (membrana + selagem) |
Meios corrosivos | Depende do material | Fácil isolar o fluido do mecanismo |
Aplicações sanitárias | Pouco indicado | Indicado (montagem rente, sem retenção) |
Custo e manutenção | Baixo, amplamente disponível | Maior, conforme selagem e material |
Quando escolher Bourdon e quando escolher diafragma?
Regra prática: Bourdon para médias e altas pressões, fluidos limpos e custo baixo; diafragma para baixas pressões, fluidos viscosos, cristalizantes, corrosivos ou sanitários, quando é preciso isolar o fluido do mecanismo. A faixa de pressão indica o ponto de partida; o fluido e o ambiente decidem o resto.
Muito além do Bourdon e do diafragma
Bourdon e diafragma são os elementos mais difundidos, mas não os únicos. A engenharia seleciona diferentes princípios físicos conforme a exigência do processo:
Cápsulas metálicas e foles, para faixas específicas de baixa pressão
Pistões, em aplicações de referência e teste
Sensores piezorresistivos e strain gauges, que convertem deformação em sinal elétrico
Sensores capacitivos e piezoelétricos, para dinâmica e precisão
Tecnologias MEMS e sensores em fibra óptica, para miniaturização e ambientes severos
O ponto não é decorar cada tecnologia, e sim entender que o princípio de medição é uma escolha de engenharia, não um detalhe de catálogo.
O material também mede segurança
O elemento sensor precisa sobreviver ao ambiente onde será instalado. A escolha do material não diz respeito apenas à durabilidade do instrumento: ela preserva a integridade da medição e a segurança da operação.
Conforme o fluido e as condições, a engenharia recorre a latão, aço carbono, aço inoxidável, Monel, Hastelloy, Inconel, PTFE, revestimentos em ouro ou tântalo.
Um elemento que corrói ou perde suas propriedades elásticas continua indicando um valor, mas esse valor deixa de ser confiável. É um dos modos de falha mais silenciosos da instrumentação.
Compatibilidade química: medir não basta, é preciso resistir
Fluidos corrosivos podem degradar o elemento sensor, alterar suas propriedades elásticas, comprometer a calibração e reduzir drasticamente a vida útil do instrumento. Ácido sulfúrico, ácido clorídrico, soda cáustica, hipoclorito, cloro, vapor superaquecido, oxigênio, fluidos alimentícios, medicamentos e água ultrapura impõem exigências muito diferentes.
Especificar corretamente um manômetro significa, ao mesmo tempo, proteger o processo, o operador e o próprio instrumento. Compatibilidade química não é um refinamento: é parte da segurança.
Especificar um manômetro é um projeto de engenharia
É aqui que tudo se junta. Escolher um manômetro envolve muito mais do que ler a faixa de pressão no mostrador. O engenheiro precisa considerar, entre outros fatores:
Tipo de fluido, faixa de medição e pressão máxima
Temperatura de operação, pulsação e vibração
Viscosidade, possibilidade de cristalização e corrosividade
Necessidade sanitária e posição de montagem
Diâmetro do mostrador, resolução desejada e requisitos normativos
Criticidade da aplicação para a segurança e o processo
O erro começa na especificação
Muitos problemas atribuídos à calibração têm origem antes dela: na escolha inadequada do instrumento para a aplicação. Um manômetro correto, mas mal especificado para o fluido, a faixa ou o ambiente, degrada rápido e produz leitura ruim, e nenhuma calibração conserta uma especificação errada. A confiabilidade da informação começa no projeto do ponto de medição.
O primeiro conversor analógico da indústria
Muito antes dos CLPs, dos sensores inteligentes, dos sistemas supervisórios e dos conceitos de Indústria 4.0, os manômetros já cumpriam uma função essencial: converter fenômenos físicos invisíveis em informação compreensível para o ser humano.
Sob essa perspectiva, o manômetro é um dos primeiros dispositivos de interface homem-máquina usados em larga escala pela engenharia industrial.
Mas produzir uma indicação não é o suficiente. É preciso garantir que essa indicação seja confiável, rastreável e metrologicamente válida, e é exatamente esse o tema do próximo artigo da série: as classes de exatidão e os fundamentos da metrologia aplicada à medição de pressão.
Ficou dúvida sobre qual manômetro especificar?
São as três perguntas que mais aparecem quando a conversa sai do princípio de funcionamento e vira requisição de compra. As respostas seguem o critério do artigo: o processo define o instrumento, não o contrário.
Como funciona um manômetro?
Ele não mede a pressão diretamente: mede a deformação que a pressão provoca sobre um elemento elástico (como o tubo Bourdon ou um diafragma). Essa deformação minúscula é amplificada por um mecanismo mecânico e convertida no giro do ponteiro, seguindo a cadeia pressão, força, deformação, movimento e indicação.
Qual a diferença entre manômetro de Bourdon e de diafragma?
O tubo Bourdon é indicado para médias e altas pressões, com fluidos limpos, e oferece robustez e baixo custo. O diafragma usa uma membrana de grande área efetiva (F = P x A) para ganhar sensibilidade em baixas pressões e lida melhor com fluidos viscosos, cristalizantes, corrosivos ou sanitários.
Por que existem tantos tipos de manômetro?
Porque cada processo impõe exigências diferentes de faixa de pressão, fluido, temperatura, corrosividade e ambiente. Não existe um instrumento universal: a engenharia seleciona o princípio de medição e o material conforme a aplicação, e essa escolha determina a confiabilidade da informação.
Escolher um manômetro não é apenas definir uma faixa de pressão e instalar o instrumento. A confiabilidade da indicação depende da relação entre o princípio de medição, as características do fluido, as condições de operação e os requisitos do processo.
Por isso, especificação, verificação e calibração fazem parte de uma mesma lógica: garantir que a informação fornecida pelo instrumento seja tecnicamente adequada para orientar decisões dentro da planta.
