Análise de Elementos Finitos: o que é e como funciona
Um equipamento pode parecer íntegro por fora e, ainda assim, estar acumulando tensões capazes de comprometer sua operação. Pressão, temperatura, vibração, carregamentos cíclicos e corrosão podem produzir efeitos que uma inspeção visual não consegue revelar.
É nesse cenário que entra a análise de elementos finitos: uma metodologia que permite simular o comportamento de uma estrutura e identificar tensões, deformações, fadiga e outras condições que podem afetar sua integridade.
Mas há um ponto fundamental: a qualidade do resultado depende da qualidade do modelo. Geometria, materiais e condições de operação precisam representar o equipamento real. Caso contrário, até uma simulação tecnicamente bem executada pode produzir uma resposta errada.
O que é análise de elementos finitos?
A Análise de Elementos Finitos (AEF), conhecida internacionalmente pela sigla FEA (Finite Element Analysis), é uma técnica de simulação computacional usada para prever o comportamento físico de estruturas, componentes e sistemas submetidos a diferentes condições operacionais.

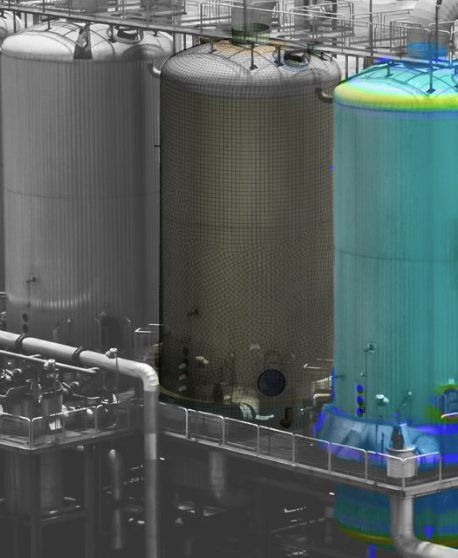

O princípio é dividir uma geometria complexa em milhares ou milhões de pequenas partes, os elementos finitos. Esses elementos se conectam por pontos chamados nós, formando uma malha matemática capaz de representar o comportamento real da estrutura. A partir dessa discretização, softwares especializados resolvem as equações físicas que descrevem fenômenos como:
Tensões mecânicas
Deformações
Vibrações
Transferência de calor
Escoamento de fluidos
Fadiga
Flambagem
Impactos
O resultado é uma representação detalhada de como o equipamento responderá às condições de operação. Vale guardar a ressalva desde já, porque ela volta no fim do texto: a análise não inventa realidade, ela propaga a realidade que você informou. Se a geometria, as cargas ou as propriedades estiverem erradas, o resultado será convincente e errado ao mesmo tempo.
Como surgiu o método dos elementos finitos?
As origens do Método dos Elementos Finitos remontam às décadas de 1940 e 1950, impulsionadas pelas demandas da indústria aeroespacial. Naquela época, os engenheiros enfrentavam grande dificuldade para resolver problemas estruturais complexos apenas com cálculos analíticos tradicionais.
Com o avanço dos computadores, tornou-se possível dividir estruturas complexas em pequenos elementos e resolver numericamente as equações que governam seu comportamento. A partir dos anos 1970, a popularização dos softwares de engenharia levou a metodologia para diversas áreas industriais. Hoje, a análise de elementos finitos é uma das principais ferramentas da Engenharia Assistida por Computador (CAE, Computer Aided Engineering).
Como funciona a análise de elementos finitos em 6 passos
Embora a matemática por trás seja densa, o processo segue uma sequência relativamente clara: criação da geometria, geração da malha, definição das propriedades dos materiais, aplicação das condições de contorno, processamento e análise dos resultados.
1. Criação da geometria
Tudo começa com a modelagem tridimensional do componente. Essa geometria pode nascer em software CAD ou ser obtida por escaneamento a laser e nuvem de pontos. Para avaliar um equipamento que já opera, essa distinção é decisiva: modelar o desenho original é uma coisa, modelar o ativo como ele está hoje, com as espessuras reais medidas em inspeção, é outra. Quanto mais fiel o modelo à realidade, mais confiável o resultado.
2. Geração da malha
A geometria é então subdividida em milhares de pequenos elementos, num processo chamado malhagem. A qualidade da malha influencia diretamente a precisão. Regiões críticas, como soldas, conexões, bocais e mudanças bruscas de geometria, exigem refinamento específico para capturar os efeitos locais de tensão.
E há um passo que separa a análise séria da decorativa: o estudo de convergência de malha, que refina a malha até que o resultado pare de mudar. Sem ele, o número que aparece na tela depende de quão fina alguém decidiu deixar a malha, o que não é engenharia.
3. Definição das propriedades dos materiais
Aqui entram os parâmetros que determinam como o material responde ao esforço aplicado: módulo de elasticidade, coeficiente de Poisson, limite de escoamento, densidade, condutividade térmica e, quando o problema exige, as curvas não lineares de comportamento. Um dado de material errado ou adotado sem lastro contamina todo o resultado, por mais refinada que esteja a malha.
4. Aplicação das condições de contorno
Esta etapa reproduz virtualmente a operação real, definindo as cargas e as restrições que atuam sobre o modelo: pressões internas, temperaturas elevadas, peso próprio, vibrações, forças externas, restrições mecânicas, torque e impactos. É a etapa mais fácil de errar por otimismo, porque é tentador simular a condição nominal em vez da condição severa que o equipamento de fato enfrenta.
5. Processamento dos cálculos
Com tudo definido, o software executa milhões de operações para resolver as equações do problema. Dependendo da complexidade, o processamento leva de minutos a várias horas.
6. Análise dos resultados
Por fim, os resultados aparecem como gráficos, tabelas e mapas coloridos que facilitam a interpretação. É nesta fase que o engenheiro identifica regiões críticas, concentrações de tensão e potenciais mecanismos de falha. E é aqui que a análise deixa de ser um exercício de software: interpretar o mapa colorido à luz de um código de projeto e de uma condição de operação é o que transforma cor em decisão.
Quais informações a análise de elementos finitos fornece?
A grande vantagem da metodologia é transformar condições complexas de operação em informação técnica que sustenta decisão. Dependendo do objetivo, ela avalia aspectos estruturais, mecânicos e térmicos do equipamento. Entre os principais resultados:
Distribuição de tensões: mostra como os esforços se propagam pela estrutura e onde estão as maiores solicitações, revelando as regiões mais suscetíveis a falha.
Deformações e deslocamentos: revelam movimentações excessivas que podem comprometer desempenho ou segurança.
Fator de segurança: a margem entre o esforço atuante e a capacidade resistente do material, base para avaliar a robustez do projeto e a adequação às condições de serviço.
Vida útil e fadiga: para carregamentos repetitivos, estima a vida do componente e localiza as regiões propensas a trincas por fadiga, permitindo ação preventiva antes da falha.
Estabilidade estrutural: avalia o comportamento sob compressão, identificando riscos de flambagem ou colapso.
Comportamento térmico: mostra como o calor se distribui e que impactos os gradientes de temperatura geram sobre materiais e componentes.
Principais tipos de análise de elementos finitos
A escolha do tipo depende do fenômeno que se quer avaliar. Cada modalidade tem objetivo próprio e entrega informação distinta.
Análise estrutural estática
A aplicação mais comum. Avalia como a estrutura responde a carregamentos constantes ou de variação lenta. É amplamente usada em vasos de pressão, estruturas metálicas, suportes e tubulações, para verificar tensões, deformações e fatores de segurança.
Análise dinâmica de estruturas
Considera a variação das cargas no tempo e os fenômenos de movimento e vibração. Comum em equipamentos rotativos, máquinas industriais e sistemas sob carregamento variável.
Análise modal
Determina as frequências naturais de vibração da estrutura. O objetivo é identificar condições de ressonância que possam amplificar vibrações, acelerar a degradação ou comprometer a integridade.
Análise térmica
Avalia a transferência de calor e a distribuição de temperatura. Muito usada em fornos, caldeiras, trocadores de calor e tubulações aquecidas.
Análise de fadiga
Estima a vida útil de componentes sob carregamento cíclico, prevendo quantos ciclos a estrutura suporta antes do surgimento de trincas.
Análise de flambagem
Avalia a estabilidade de componentes sob compressão, identificando as cargas críticas que provocam deformações repentinas e colapso, mesmo quando as tensões ainda estão abaixo do limite de resistência do material.
Análise não linear
Empregada quando materiais, geometrias ou carregamentos não podem ser representados por modelos lineares. É o terreno das avaliações avançadas de integridade: grandes deformações, contato entre superfícies e comportamento plástico dos materiais.
Aplicações da análise de elementos finitos na indústria
A versatilidade da técnica leva sua aplicação a praticamente qualquer setor. Entre os principais casos:
Vasos de pressão: avaliação de regiões críticas, bocais, suportes, reforços e componentes sob elevada pressão interna.
Caldeiras industriais: efeitos combinados de temperatura e pressão sobre a estrutura.
Tubulações industriais: esforços de expansão térmica, peso próprio e movimentação operacional.
Estruturas metálicas: validação de projeto e avaliação de condições de operação existentes.
Equipamentos rotativos: identificação de vibração excessiva e ressonância.
Componentes sob fadiga: estimativa da vida útil remanescente de itens críticos.
Projeto ou integridade? Onde a análise realmente muda o jogo
Boa parte do que se lê sobre elementos finitos trata a técnica como ferramenta de projeto: desenha-se um equipamento novo e simula-se para validar antes de fabricar. É um uso legítimo e importante. Mas existe um segundo uso, menos divulgado e mais decisivo para quem já opera uma planta: a análise do ativo que já está em serviço.
A diferença não é de software, é de dado de entrada. No projeto, você modela a geometria ideal do desenho. Na avaliação de integridade, você modela o equipamento como ele está: com as espessuras reais medidas em inspeção, a corrosão que já aconteceu, o defeito que o ensaio encontrou.
A pergunta também muda. No projeto, é "esta geometria aguenta?". Na integridade, é "este equipamento, no estado em que está hoje, pode continuar operando com segurança, e até quando?".
É essa combinação que separa uma análise que gera decisão de uma que gera apenas um relatório bonito. Rodar o solver é a parte que qualquer birô faz. Modelar o ativo real, definir condições de contorno que reflitam a operação de verdade e interpretar o resultado à luz de um código de projeto, como o ASME Seção VIII Divisão 2 Parte 5, dedicado justamente ao projeto por análise, é o que exige conhecimento de engenharia estrutural, de materiais, de processo e de integridade ao mesmo tempo.
Relação entre a análise de elementos finitos e a gestão de ativos
A gestão moderna de ativos depende cada vez mais de decisão baseada em dado técnico, e a análise de elementos finitos se tornou ferramenta estratégica de confiabilidade. Ao identificar previamente as regiões suscetíveis a falha, ela permite direcionar inspeções, otimizar planos de manutenção e reduzir risco operacional.
A metodologia também apoia decisões sobre continuidade operacional, reparo, modificação de projeto e extensão de vida útil. Em vez de agir só depois do problema, a organização passa a atuar de forma preventiva e preditiva. Vale a mesma lógica de barreiras que a teoria do queijo suíço descreve: cada análise bem-feita é uma camada a mais entre o risco e o acidente.
Você pode gostar de: Redução de prazo de inspeção na NR-13: como auditar o parecer?
Quais os benefícios da análise de elementos finitos?
Reunindo o que foi visto, os ganhos para a operação se concentram em quatro frentes:
Mais segurança e menos falha inesperada: ao simular a operação real, a análise revela tensões elevadas, deformações excessivas e mecanismos de falha antes que eles apareçam em campo, o que previne acidentes, vazamentos e paradas não programadas que a inspeção visual não anteciparia.
Otimização de projeto e menos protótipo físico: avaliar geometrias, materiais e espessuras ainda na fase de desenvolvimento elimina excessos e insuficiências sem comprometer a segurança, e substitui parte dos ensaios físicos, reduzindo custo e retrabalho.
Decisão técnica com menos incerteza: os resultados quantitativos sustentam decisões sobre reparo, modificação, aumento de capacidade e avaliação de integridade, e dão previsibilidade ao comportamento do equipamento ao longo do tempo.
Vida útil estendida com critério: a avaliação da vida remanescente permite manter equipamentos críticos em operação segura por mais tempo, desde que atendidos os critérios técnicos aplicáveis, e apoia a priorização de investimento na gestão de ativos.
Um benefício atravessa todos os outros: a conformidade. A análise de elementos finitos é amplamente usada para sustentar avaliações exigidas por normas técnicas, códigos de projeto e procedimentos de integridade estrutural, ajudando a demonstrar a adequação do equipamento aos requisitos de segurança e desempenho.
Vale a pena fazer análise de elementos finitos em qualquer equipamento?
Nem sempre. A análise de elementos finitos entrega mais valor quando o equipamento é crítico, quando a geometria ou o carregamento fogem do que uma regra de projeto padrão cobre, ou quando uma inspeção encontrou algo que precisa de decisão: um defeito, uma corrosão avançada, uma modificação pretendida.
Para um componente simples, bem coberto por norma e sem histórico de problema, o cálculo convencional costuma bastar. A pergunta certa não é "dá para simular?", e sim "a decisão que eu preciso tomar justifica a modelagem?", considerando os critérios técnicos definidos pelo profissional legalmente habilitado.
Ainda tem dúvida sobre a análise de elementos finitos?
As quatro perguntas abaixo separam o que a análise entrega do que ela não substitui, e é nessa fronteira que a maioria das dúvidas mora.
Qual a diferença entre análise de elementos finitos e o método dos elementos finitos?
O Método dos Elementos Finitos (MEF) é a base matemática: a técnica de dividir uma geometria em elementos e resolver as equações numericamente. A análise de elementos finitos (AEF, ou FEA) é a aplicação prática desse método em engenharia, com software, propriedades de material e condições de operação reais. Na conversa do dia a dia, os dois termos são usados como sinônimos.
A análise de elementos finitos substitui a inspeção do equipamento?
Não. A inspeção mede o estado real do ativo, e a análise interpreta o que aquele estado significa para a integridade. Uma depende da outra: sem os dados de inspeção, a análise de um equipamento existente perde a fidelidade que a torna confiável.
O resultado da análise de elementos finitos é confiável?
É confiável na exata medida em que o modelo, as cargas e as propriedades do material representam a realidade. É o princípio do garbage in, garbage out: dado de entrada ruim gera resultado convincente e errado. Por isso a qualidade da modelagem, o estudo de convergência de malha e a interpretação por engenheiro qualificado importam tanto quanto o software.
Quais são os tipos de análise de elementos finitos?
O artigo detalha sete: estrutural estática, dinâmica, modal, térmica, de fadiga, de flambagem e não linear. A escolha não é de catálogo, é da pergunta: carregamento constante pede análise estática, carregamento cíclico pede fadiga, compressão pede flambagem e temperatura pede análise térmica. Um mesmo equipamento pode exigir mais de uma delas.
Da simulação à decisão de engenharia
A análise de elementos finitos transforma dados do equipamento em evidências para decisões mais precisas sobre projeto, operação, reparo e vida útil.
Mas o valor da análise não está apenas no software ou no mapa de tensões. Está em representar corretamente o equipamento, interpretar os resultados e transformá-los em uma decisão técnica.
A Engetex combina engenharia, inspeção e análise de elementos finitos para avaliar a integridade de ativos industriais e apoiar decisões sobre sua continuidade operacional. Fale com um de nossos especialistas!
