Plano de manutenção de válvulas de segurança ou calendário?

A planilha abre na segunda-feira e a linha está lá. Válvula de segurança do vaso tal, próxima intervenção em março. O campo está preenchido, a data é futura e ninguém tem motivo para mexer nela. É assim que funciona a maior parte dos programas de válvula deste país, e é assim que eles passam em auditoria.

O problema não é a data. Na maior parte das plantas ela respeita o limite que a norma impõe, e a auditoria confirma isso sem dificuldade. O problema é o que existe atrás dela. Um plano de manutenção de válvulas de segurança se distingue de um calendário por uma coisa só, e não é o formato do documento nem o software em que ele mora.

Este texto é diferente dos outros da série. Ele não explica como montar nada. Ele faz sete perguntas ao seu programa, uma de cada vez, e para. Cada pergunta que você responde em dois segundos é um pedaço do programa que está de pé. Cada pergunta que fica sem resposta é uma lacuna que já existia antes de você abrir esta página, e que você simplesmente não estava enxergando.

É desconfortável de propósito. A frase que guia o texto inteiro é curta: um plano que não muda depois de um ensaio reprovado não é um plano, é um calendário com aparência de engenharia.

Qual é a diferença entre um plano de manutenção e um calendário?

Um calendário informa quando a próxima intervenção acontece. Um plano de manutenção de válvulas de segurança informa por que aquela data e o que acontece com ela quando o equipamento responde. A diferença não está no documento nem no software: está em existir, ou não, um caminho de volta entre o resultado do ensaio e a data seguinte.

Vale a comparação com dois objetos que quase toda casa tem. Um cronômetro liga o aquecedor às seis da manhã. Ele faz isso todo dia, no mesmo horário, com a casa vazia ou cheia, no calor ou no frio. Um termostato faz outra coisa: ele lê a temperatura da sala e decide. Os dois são automáticos. Só um deles é controle.

A parte que interessa da comparação é a que costuma passar batido. O termostato não escolhe qual é a temperatura certa. Quem escolhe é uma pessoa, uma vez, com um critério. O que o termostato garante é que aquela escolha continue valendo quando o ambiente mudar. É exatamente essa a divisão de trabalho entre engenharia e programa de manutenção, e é ela que some quando o programa vira uma lista de datas.

Um cronômetro não é um equipamento ruim. Ele é ótimo no que faz. O que ele não consegue fazer, por construção, é receber informação. E é isso que separa os dois casos: o seu programa de válvulas consegue receber informação?

O que a NR-13 chama de plano de manutenção, e o que ela não chama

Antes das perguntas, vale acertar o vocabulário, porque a expressão “plano de manutenção” não é invenção de consultoria. Ela está no texto da NR-13, a Norma Regulamentadora nº 13 do Ministério do Trabalho. O que surpreende é onde ela está, e onde ela não está. As contagens abaixo foram feitas no texto integral da norma e qualquer leitor pode refazê-las em cinco minutos.

Quatro expressões contadas no texto da NR-13, redação de 2022 retificada em 20/10/2022
Expressão	Ocorrências	Onde aparece
plano de manutenção	2	Subitem 13.6.2.6, sobre tubulações de vapor de água, e subitem 13.7.2.2, sobre os dispositivos contra sobrepressão e vácuo de tanques. Nenhuma das duas ocorrências trata da válvula de segurança de caldeira ou de vaso de pressão.
prazo adequado à sua manutenção	2	Subitem 13.4.4.7, para válvulas de caldeira, e subitem 13.5.4.9, para válvulas de vaso de pressão. São exatamente os dois subitens que tratam do ensaio dessas válvulas.
alterações nos prazos de inspeção	2	Subitem 13.4.1.8, alínea “a”, e subitem 13.5.1.7, alínea “a”, dentro da definição do registro de segurança. A norma trata a alteração de prazo como ocorrência a registrar.
calendário	0	A palavra não aparece no texto da norma.

A leitura da tabela é direta. A norma usa a expressão “plano de manutenção” duas vezes, e nenhuma delas é para a válvula de segurança da sua caldeira ou do seu vaso. Para essas, ela escreve outra coisa: as válvulas devem ser desmontadas, inspecionadas e testadas com prazo adequado à sua manutenção, porém não superior ao previsto para a inspeção do equipamento protegido. Quem quiser conferir os tetos por categoria vai encontrá-los em os prazos que a NR-13 fixa, que é onde esse assunto mora.

Repare na estrutura da frase. Há duas exigências ali, e não uma. A segunda é um teto, e teto é fácil de provar: basta apontar a tabela. A primeira é uma qualidade, a adequação, e a norma não diz o que torna um prazo adequado. É por isso que a discussão sobre programa de válvulas quase sempre trava: todo mundo consegue provar a metade fácil.

E há um detalhe que muda o enquadramento inteiro, escondido numa parte da norma que ninguém lê por prazer. O registro de segurança, que é documento obrigatório de caldeira e de vaso, deve registrar todas as ocorrências importantes capazes de influir nas condições de segurança do equipamento, inclusive alterações nos prazos de inspeção. A expressão está lá, duas vezes, nos subitens 13.4.1.8 e 13.5.1.7 da NR-13.

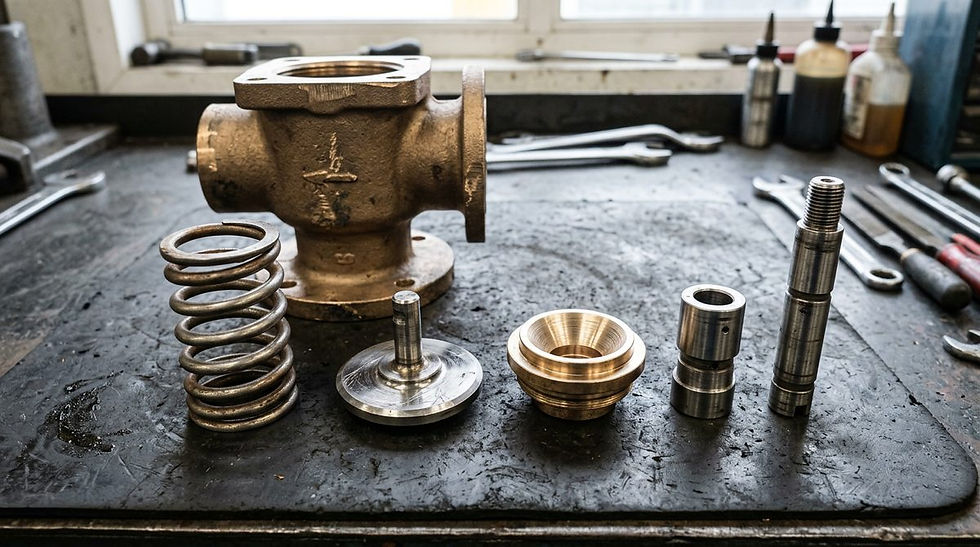

A bancada é o ponto em que o programa de manutenção de válvulas de segurança recebe informação sobre a condição real do dispositivo.

Sete perguntas ao seu programa de válvulas de segurança

As perguntas abaixo não têm resposta certa publicada aqui, e isso é deliberado. Elas foram escritas para serem feitas em voz alta, de preferência com o responsável pelo programa na sala. Leia uma, responda, e só então passe para a seguinte. O valor não está na pergunta que você responde: está na que trava.

Pergunta 1 · De onde saiu a data?

Escolha uma válvula específica, de preferência a de um equipamento que você conhece bem, e pergunte de onde veio a data da próxima intervenção dela. Não a data de todas: a daquela.

Na prática, três respostas cobrem quase tudo. A primeira é que a data já veio na planilha herdada. A segunda é que ela acompanha o prazo do equipamento protegido. A terceira é que alguém decidiu uma vez e ninguém lembra quem. Nenhuma das três é errada por si só, e a terceira é inclusive comum em plantas bem geridas.

O que as três têm em comum é outra coisa: a origem não está escrita em lugar nenhum. E origem que não está escrita não sobrevive à saída de uma pessoa da empresa.

Pergunta 2 · O que mudou no programa depois do último ensaio reprovado?

Esta é a pergunta central do texto, e a que costuma produzir o silêncio mais longo na sala. Procure na memória o último ensaio em que uma válvula não abriu na pressão esperada, ou vazou antes do que deveria, ou precisou de retrabalho para reassentar.

Aconteceu alguma coisa com o programa depois disso? Ou a válvula foi recuperada, lacrada, reinstalada e devolvida ao mesmo ciclo, como se nada tivesse sido descoberto?

Se a segunda hipótese descreve a sua planta, vale registrar o que isso significa sem dramatizar. O equipamento respondeu. Alguém pagou por um ensaio justamente para ouvir essa resposta. E a resposta chegou, foi arquivada e não mudou nada. É o mesmo mecanismo que faz o que acontece quando um desvio vira rotina aceita: nada explode na hora, e o desvio vira o novo normal por acúmulo, não por decisão.

Vale a pena, aqui, reler o que um certificado de calibração garante, de fato. Um documento de calibração descreve uma condição num instante. Ele é verdadeiro e é limitado, e o que o programa faz com aquela informação é assunto de outro documento, que é justamente o que estamos procurando.

Pergunta 3 · O seu sistema aceita prazos diferentes?

Esta pergunta não é sobre o que você deveria fazer. É sobre o que a sua ferramenta permite fazer, que é uma pergunta anterior e muito mais fácil de responder.

Abra o sistema. Existe um campo de intervalo por válvula, ou o intervalo é herdado do equipamento e não pode ser alterado sem virar exceção manual? O contrato com o prestador prevê campanhas separadas ou compra uma leva única, por preço de lote? A planilha tem uma coluna para justificar por que aquela válvula é diferente das outras?

Uma planta pode ter um bom motivo para tratar todas as válvulas do mesmo jeito. O que ela não pode é chamar de decisão uma uniformidade que a ferramenta impôs. Programa que não consegue diferenciar nunca escolheu ser uniforme: ele herdou a uniformidade.

Pergunta 4 · O que você mostra para dizer que o prazo é adequado?

Imagine a cena, que não é hipotética: alguém de fora pergunta por que o prazo daquela válvula é adequado. Você tem trinta segundos e uma pasta na mão. O que você abre?

O teto é fácil. Ele está numa tabela pública, é o mesmo para todo mundo e provar que você está abaixo dele é questão de mostrar duas datas. A adequação é a outra metade da frase da norma, e ela não tem tabela. Ela tem que ser demonstrada por quem decidiu.

Este é o ponto em que muita gente descobre que confundiu as duas coisas por anos, e é uma confusão honesta, porque a auditoria costuma perguntar pela metade fácil. Já escrevemos sobre esse mecanismo em outro contexto: estar conforme não é o mesmo que ser confiável. Cumprir o limite prova que você respeitou o limite. Não prova que a data foi decidida.

Pergunta 5 · Onde o plano está escrito?

Peça para alguém da sua equipe explicar o programa de válvulas sem consultar você. Não o cronograma: o programa. Por que os prazos são esses, o que dispara uma revisão, quem decide.

Se a explicação depende de uma conversa com uma pessoa específica, o plano não está escrito. Ele está na cabeça dela, o que é uma forma de dependência e não uma forma de gestão. E vale lembrar que a NR-13 nomeia vários documentos obrigatórios, entre eles o prontuário, o registro de segurança, os relatórios de inspeção e os certificados de inspeção e teste dos dispositivos de segurança. Nenhum deles é o plano. O plano é um documento que fica por sua conta, e a norma não entrega o modelo.

Se você quiser entender por que a norma se comporta assim, antes da NR-13 existe a engenharia explica o raciocínio: a regulamentação estabelece o limite, e a engenharia é que responde pelo que acontece dentro dele.

O registro de segurança exigido pela NR-13 é onde as ocorrências importantes, inclusive as alterações nos prazos de inspeção, devem ser anotadas.

Pergunta 6 · Quem assinou a decisão do intervalo?

Toda data no seu sistema foi digitada por alguém. A pergunta é se aquilo foi um ato técnico ou um ato administrativo, e se a pessoa que fez sabe qual dos dois foi.

A NR-13 é bastante consistente nesse ponto. Ela amarra decisão técnica ao profissional legalmente habilitado em vários momentos, define quem é esse profissional no subitem 13.3.2 e, no subitem 13.4.4.9, deixa o teste de acumulação em válvula de caldeira a critério técnico dele. Quando a norma quer que alguém decida, ela diz quem. Se quiser se aprofundar nessa figura, vale quem é o profissional legalmente habilitado.

No seu programa, a data do próximo ensaio é uma decisão com nome ou é um parâmetro de cadastro? As duas coisas podem coexistir sem problema, desde que alguém saiba qual é qual.

Pergunta 7 · Quantas válvulas ficaram de fora da lista?

A última é a mais simples de formular e a mais desagradável de responder, porque exige duas listas e uma tarde.

Uma lista é a do programa. A outra é a do campo, feita com alguém andando pela planta e anotando o que encontra. As duas deveriam ser idênticas. Quando não são, a diferença costuma morar nos mesmos lugares: utilidades, ramais que foram construídos depois, equipamentos que entraram por projeto de terceiro, o skid que chegou montado e pronto.

Vale ainda uma variante da pergunta, que atinge quase todo mundo: de qual das duas listas o seu prestador trabalha? Porque se ele trabalha da lista do programa, tudo o que ficou de fora continua invisível, ciclo após ciclo, sem que nada no sistema acuse a falta. E o dispositivo que só se manifesta no pior dia não avisa que foi esquecido.

Essas são as sete. Na prática, as respostas se repetem tanto que dá para escrevê-las de antemão, e o quadro abaixo é a versão honesta do que a gente ouve nas primeiras conversas. Se alguma delas soar familiar, isso não é um problema seu: é o estado normal de um programa que nunca precisou provar nada além do teto.

As sete perguntas e a resposta que costuma aparecer na primeira conversa
A pergunta	A resposta mais comum
De onde saiu a data?	“Já veio assim na planilha que eu herdei.”
O que mudou depois do último ensaio reprovado?	“A válvula foi recuperada, lacrada e voltou para o mesmo ciclo.”
O seu sistema aceita prazos diferentes?	“O campo é um só, e a campanha é contratada de uma vez.”
O que você mostra para dizer que o prazo é adequado?	“Mostro que está dentro do prazo máximo.”
Onde o plano está escrito?	“Está comigo. Eu sei de cabeça.”
Quem assinou a decisão do intervalo?	“Foi o planejamento que cadastrou no sistema.”
Quantas válvulas ficaram de fora da lista?	“A lista é a que o prestador usa.”

Por que este texto não traz as respostas

Chegando aqui, é justo explicar a ausência em vez de fingir que ela não existe. Você provavelmente esperava, depois das sete perguntas, uma lista do que um plano defensável precisa conter. Ela não vem, e não é esquecimento.

A razão é simples e vale dizer sem rodeio. O que separa um plano de um calendário é a decisão, e a decisão depende do serviço de cada válvula, do histórico daquele dispositivo e do arranjo daquela planta. Não existe versão genérica disso que sobreviva ao contato com uma instalação real. Qualquer lista publicada aqui seria genérica por construção, e listas genéricas produzem o mesmo efeito que o calendário produz: dão a sensação de que a decisão foi tomada quando ela só foi copiada.

Há uma segunda razão, e ela também é honesta: esse método é o trabalho que a Engetex vende. Publicá-lo em forma de receita não ajudaria você, porque receita sem contexto não se defende diante de um auditor, e ainda esvaziaria o que temos de mais próprio. Preferimos entregar a pergunta, que é o que faz você enxergar, e conversar sobre a resposta com quem quiser conversar.

O que você leva daqui é um diagnóstico. Se as sete perguntas foram respondidas sem esforço, você tem um plano e este texto serviu de conferência. Se três ou quatro ficaram no ar, você também aprendeu alguma coisa, e provavelmente a mais útil das duas. Para o que fizer sentido a partir daí, para que serve a NR-13 é o ponto de partida de quem está começando a montar o assunto.

Você ainda tem dúvida sobre o que separa um plano de um calendário?

Cinco perguntas aparecem com frequência quando esse assunto entra numa reunião. As respostas abaixo tratam do que é público e verificável na norma, e param onde começaria o critério de decisão.

Qual a diferença entre plano de manutenção e calendário de manutenção de válvulas?

O calendário informa quando a próxima intervenção acontece. O plano de manutenção de válvulas de segurança informa por que aquela data e o que acontece com ela quando o resultado do ensaio chega. A diferença está em existir um caminho de volta entre o que se mediu e a data seguinte.

A NR-13 exige um plano de manutenção para válvulas de segurança?

A expressão “plano de manutenção” aparece duas vezes na NR-13, para tubulações de vapor de água e para os dispositivos de segurança de tanques. Para as válvulas de caldeira e de vaso, a norma exige prazo adequado à manutenção delas, não superior ao previsto para a inspeção do equipamento protegido.

O prazo de inspeção de uma válvula de segurança pode ser alterado?

A própria norma prevê o registro dessa alteração. Os subitens 13.4.1.8 e 13.5.1.7 da NR-13 determinam que o registro de segurança anote as ocorrências importantes, inclusive alterações nos prazos de inspeção. A norma cria o lugar do registro e não define o critério da mudança.

Quem decide o intervalo de manutenção de uma válvula de segurança?

A NR-13 associa as decisões técnicas ao profissional legalmente habilitado, que ela define no subitem 13.3.2, e em vários pontos deixa providências expressamente a critério técnico dele. Na prática, a pergunta útil é se, no seu programa, a data é uma decisão assinada ou um parâmetro de cadastro.

Um programa aprovado em auditoria já é um plano de manutenção?

Não necessariamente, e as duas coisas costumam ser confundidas. Uma auditoria verifica se os prazos praticados respeitam o limite e se os registros existem. Ela não costuma perguntar se o programa reagiu ao que os ensaios mostraram, que é justamente onde mora a diferença discutida neste artigo.

Um plano precisa saber mudar

Um programa de válvulas pode estar dentro dos prazos da NR-13 e ainda funcionar apenas como calendário.

A diferença aparece quando o resultado do ensaio volta para a decisão. Se uma válvula reprova, apresenta desvio ou chega diferente do histórico, alguma coisa no programa precisa ser reavaliada.

No fim, um plano de manutenção não se prova pelas datas preenchidas, mas pela capacidade de mudar quando o equipamento entrega uma informação nova.
